CYZ-A自吸油泵
放大圖片
産品名稱: CYZ-A自吸油泵
産品型號: CYZ-A型
産品特點: 該款CYZ-A自吸油泵實用于需要自吸高度的環境下,自吸油泵標配防爆電機,自吸性能強,工作安環可靠。CYZ-A自吸油泵自吸高度約5米左右
上一個産品:[ ISWR型臥式熱水管道離心泵 ]
下一個産品:[ 2SK型水環式真空泵 ]
産品描述

2020年自吸油泵全新报价 自吸式油泵规格 自吸离心油泵型號 自吸油泵厂家

自吸油泵 自吸式油泵  自吸离心油泵 CYZ自吸油泵  CYZ型自吸油泵

CYZ-A自吸油泵産品概述

自吸油泵是永嘉泉達根據國內外有關技術資料經消化、吸收、改進後研制而成的最新産品,生産理念先進,在制造工程中使用先進機械設備,質量可靠,性能優秀。自吸油泵適用于石油職業、陸地油庫、油罐車的優秀産品,並適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等,適合運送汽油、火油、柴油、航煤等石油商品和海水、清水,介質溫度-20℃-80℃,如改用耐腐蝕機械密封和不鏽鋼原料還可適用于化工、制藥、釀制、電鍍、印染、造紙、電力礦山等,是一種高效節能自吸泵。本産品自吸高度約5米左右。


CYZ-A自吸油泵産品特點:
   1.CYZ-A型自吸式离心泵属
自吸泵,它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥,工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時,可兼作掃艙泵,掃艙效果良好。
    2.CYZ-A型自吸式離心油泵是选用优质材料精作而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀因此简化了管路系统,又改善了劳动条件。

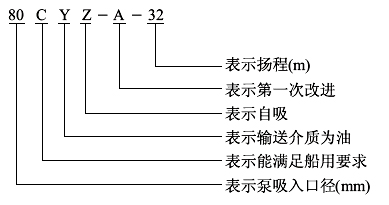

CYZ-A自吸油泵意義:
自吸油泵,自吸式油泵,自吸离心油泵
工作原理:
  CYZ-A型自吸式離心油泵均采用轴向回液的泵体结构。泵体由吸人 室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸人室所存的液体及吸人管路中的空气一起吸人,并在叶轮内得以完全混合,在离心力的 作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流 速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与轮内部从吸人管路 中吸人的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸人管足各中的空气不断减少,直到吸尽气体,完成 自吸过程,泵便投入正常作业。因为该泵具有这种独特的排气能力,所以此泵能输送含有气体的液体,无需安装底阀,使用在油轮上时具有良好的扫舱功能。
    在一些的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70度时,可在冷却室处通过任意一只冷却液管接头,注人冷却液循环冷却。泵内部防止液体 由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到水泵的效率及自 吸性能,应给予更换。
性能譜圖:
自吸油泵,自吸式油泵,自吸离心油泵

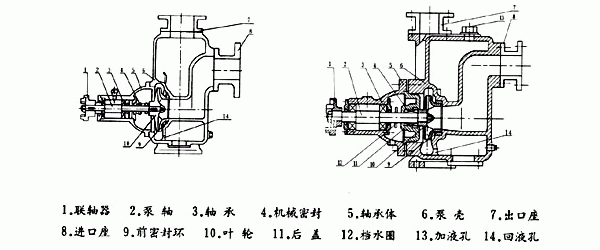

CYZ-A自吸油泵結構圖:

自吸油泵,自吸式油泵,自吸离心油泵
CYZ-A自吸油泵性能參數:



型號 電機功率
(kw)
轉速
(r/min)
口徑
(mm)
流量
(m 3 /h)
揚程
(m)
自吸高度
(m)
25CYZ-A-20 1.1 2900 25 3.2 20 6
25CYZ-A-20 1.5 2900 25 3.2 32 6
32CYZ-A-20 3 2900 32 3.2 50 6
40CYZ-A-20 1.5 2900 40 6.3 20 5
40CYZ-A-32 2.2 2900 40 6.3 32 5
40CYZ-A-40 4 2900 40 10 40 5
40CYZ-A-50 4 2900 40 6.3 50 5
50CYZ-A-12 1.5 2900 50 12.5 12 5
50CYZ-A-20 2.2 2900 50 15 20 5
50CYZ-A-30 3 2900 50 12.5 30 5
50CYZ-A-35 4 2900 50 12.5 35 5
50CYZ-A-40 4 2900 50 10 40 5
50CYZ-A-50 5.5 2900 50 12.5 50 5
50CYZ-A-60 7.5 2900 50 12.5 60 5
50CYZ-A-75 11 2900 50 15 75 5
65CYZ-A-15 3 2900 65 30 15 4
65CYZ-A-32 5.5 2900 65 25 32 5
65CYZ-A-50 7.5 2900 65 25 50 5
65CYZ-A-70 15 2900 65 25 70 5
80CYZ-A-13 3 2900 80 35 13 3.5
80CYZ-A-17 4 2900 80 43 17 3.5
80CYZ-A-22 5.5 2900 80 40 22 3.5
80CYZ-A-25 7.5 2900 80 50 25 4
80CYZ-A-32 7.5 2900 80 50 32 4
80CYZ-A-40 11 2900 80 50 40 4
80CYZ-A-55 18.5 2900 80 60 55 4.5
80CYZ-A-70 22 2900 80 60 70 4.5
100CYZ-A-20 7.5 2900 100 80 20 3.5
100CYZ-A-25 11 2900 100 100 25 4.5
100CYZ-A-32 15 2900 100 100 32 4.5
100CYZ-A-40 18.5 2900 100 100 40 4.5
100CYZ-A-50 22 2900 100 100 50 4.5
100CYZ-A-65 30 2900 100 100 65 4.5
100CYZ-A-75 30 2900 100 100 75 4.5
150CYZ-A-20 18.5 1450 150 180 20 4.5
150CYZ-A-30 30 1450 150 170 30 4.5
150CYZ-A-45 37 2900 150 160 45 4.5
150CYZ-A-55 45 2900 150 160 80 4.5
150CYZ-A-65 55 2900 150 170 65 4.5
150CYZ-A-80 55 2900 150 160 80 4.5
200CYZ-A-32 90 1450 200 400 32 4.5
250CYZ-A-50 90 1450 250 400 50 4.5
300CYZ-A-50 110 1450 300 500 50 4.5

CYZ-A自吸油泵使用:
    (一)、起动前的准备及检查工作:
    1.本系列油泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
    2.检查殼內的儲液是否高于葉輪的上邊緣,如若不足,可以從泵殼上的加液口處直接向泵體內注入儲液,不應在儲液不足的情況下啓動運轉,否則泵不能正常工作,且易損壞機械密封。
    3.检查泵的转动部件是否有卡住磕碰现象。
    4.检查泵体底脚及各联结处螺母有无松动现象。
    5.检查泵轴与电动机主轴的同轴度和平行度。
    6.检查进口管路是否漏气,如有漏气,必须设法排除。
    7.打开吸入管路的阀门,稍开(不要全开)出口控制阀。
    (二)、起动及操作:
    1.起动油泵,注意泵軸的轉向是否正確。
    2.注意转动时有无不正常的声响和振动。
    3.注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,油泵进入正常输油作业。
    4.在泵进入正常输油作业前即自吸(或扫舱)过程中,应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高.则停泵检查其原因。
    5.如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
    6.调节出口控制阀,使压力表读数指到规定区域,避免油泵在规定区域的下限范围内工作,以防因轴功率过大而引起电动机过载,或因流量过大而使泵产生汽蚀,影响泵的正常运转,使泵强烈振动,发出噪声。输送各种油料时的压力的使用范围可参阅《各种液体压力范围控制表》。
輸送各種液體時壓力的控制範圍表:



型號-介质 汽油 煤油 柴油
25CYZ-A-20 0.13-0.23 0.09-0.15 0.10-0.18 0.10-0.19
25CYZ-A-32 0.28-0.38 0.20-O.27 0.21-0.29 0.23-0.32
40CYZ-A-20 0.15-0.25 0.11-O.18 0.12-0.20 0.12-0.2l
40CYZ-A-40 0.33-O.41 0.24-0.30 0.26-0.33 0.28-0.35
50CYZ-A-12 0.10-0.15 0.07-0.11 0.08-O.12 0.08-0.13
50CYZ-A-20 0.15-O.25 0.11-0.18 0.12-0.20 0.12-0.21
50CYZ-A-30 0.29-0.39 0.21-0.28 0.22-O.30 0.24-0.33
50CYZ-A-35 0.30-0.40 0.22-0.29 0.23-0.31 0.25-0.33
50CYZ-A-40 0.33-0.41 0.24-0.30 0.26-O.33 0.28-O.35
50CYZ-A-50 0.45-0.64 O.33-0.47 0.36-0.46 0.38-0.49
50CYZ-A-60 0.55-0.65 0.40-0.47 0.48-0.60 0.47-0.55
50CYZ-A-75 0.72-0.78 0.53-O.57 0.58-0.62 0.61-0.66
65CYZ-A-15 0.12-0.20 0.09-O.13 0.09-0.14 0.10-0.15
65CYZ-A-32 0.29-0.39 0.21-0.28 0.22-O.30 0.24-0.33
80CYZ-A-13 0.10-0.15 0.07-0.11 0.08-0.12 0.08-0.13
80CYZ-A-17 0.13-0.21 0.09-0.15 0.10-O.17 0.11-O.18
80CYZ-A-22 0.19-0.26 0.13-0.20 0.14-0.21 0.14-0.22
80CYZ-A-25 0.21-0.28 O.15-0.20 0.17-0.22 0.18-0.24
80CYZ-A-32 0.28-0.36 0.20-O.26 0.22-0.29 0.24-0.31
80CYZ-A-55 0.54-0.62 0.39-O.45 0.43-0.50 0.46-0.53
80CYZ-A-70 0.66-0.76 0.48-0.55 0.53-0.61 0.56-0.65
100CYZ-A-20 0.18-0.28 0.14-0.22 0.15-O.23 O.15-0.24
100CYZ-A-40 0.37-0.49 0.27-0.36 0.30-O.39 0.31-0.39
100CYZ-A-40A 0.35-0.46 0.26-0.34 0.28-0.37 0.30-O.39
100CYZ-A-65 0.60-0.68 0.44-0.50 0.48-0.54 0.51-0.58
100CYZ-A-75 0.72-0.78 0.53-0.57 0.58-O.63 0.61-0.66
150CYZ-A-55 0.52-0.58 0.38-0.42 0.42-0.46 0.44-0.49
150CYZ-A-65 0.60-0.66 0.44-0.48 0.48-0.53 0.51-0.56
150CYZ-A-80 0.72-0.77 0.53-0.56 0.56-O.62 0.61-0.65
200CYZ-A-63 0.63-0.69 0.45-O.5l 0.51-O.53 0.53-0.58
250CYZ-A-50 0.45-0.60 0.33-0.44 0.36-0.46 0.38-O.49

    7.在工作過程中如發生強烈振動和噪聲,有可能是泵發生汽蝕所致,汽蝕産生的原因有兩種:一是進口管流速過大,二是吸程過高。流速過大時可調節出口控制閥,升高壓力表讀數,在進口管路有堵塞時則應及時排除;吸程太高時可適當降低泵的安裝高度。
    8.泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。
    9.注意检查管路系统有无渗漏现象。
    (三)、停泵:
    1.首先必须关闭吐出管路上的闸阀。
    2.使泵停止转动。


    3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

訂貨請盡量提供:

1.型號2.口徑3.揚程(m)4.流量5.電機功率(KW)6.轉速(R/min)7.材质是否带附件8.电压(V)
